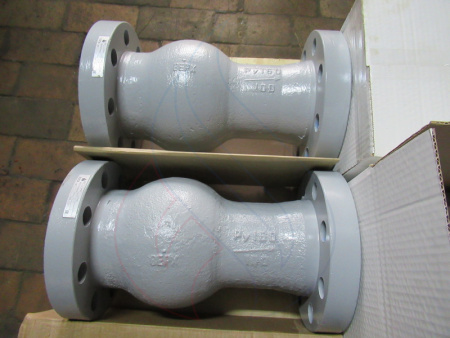

19с10нж
Изготовление и поставка по ТУ 3700-005-92853012-2012
Сертификат соответствия ТР ТС 032/2013 ЕАЭС RU С-RU.АБ53.В.05854/22
Декларация ТР ТС 032/2013 ЕАЭС N RU Д-RU.РА07.В.32139/22
Декларация ТР ТС 010/2011 ЕАЭС N RU Д-RU.РА04.В.77825/24
19с10нж поворотный
Назначение: обратная арматура
Диаметр условного прохода DN мм: 50-150 мм.
Номинальное давление PN МПа (кгс/см2): 1.6-16.0 МПа (16-160 кгс/см2)
Температура рабочей среды: от -70° до 450°С
Климатическое исполнние: У, УХЛ
Материал корпуса: углеродистая сталь
Управление: рабочей средой
Присоединение к трубопроводу: фланцевое
Гарантии: 12 месяцев со дня ввода в эксплуатацию, 18 месяцев с момента отгрузки.
Подробнее

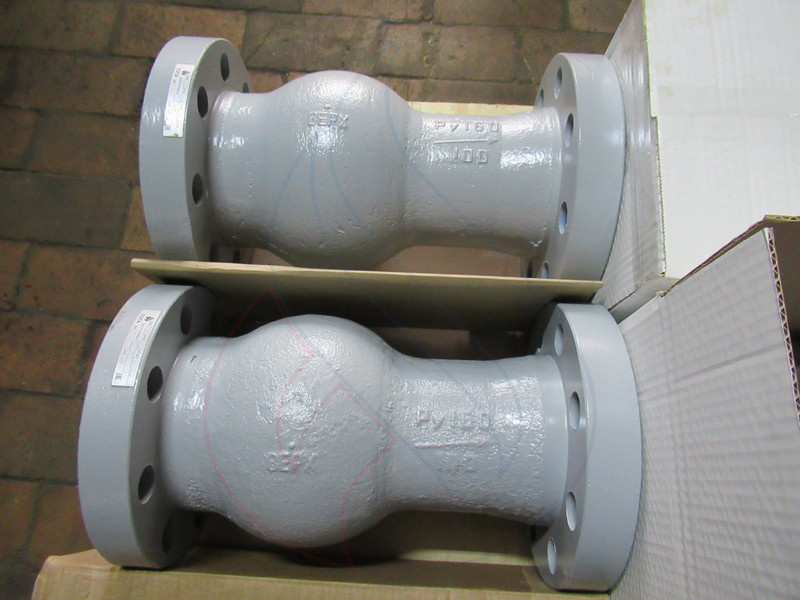

Изображение изделия носит ознакомительный характер и может отличаться от фактического вида оборудования
Чертежи
| Наименование | Диаметр DN, Ду | Давление PN, МПа | Присоединение к трубопроводу | Управление | Исполнение | Рабочая среда и температура, °С | Материал корпуса | Назначение | Цена с НДС | Наличие на складе |
|---|---|---|---|---|---|---|---|---|---|---|
| 19с10нж (DN 80, PN 16,0, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 80 / 65 | 16,0 | фланцевое | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 100, PN 16,0, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 100 / 80 | 16,0 | фланцевое | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 50, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; углеродистая сталь) | 50 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 80, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; углеродистая сталь) | 80 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 100, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; углеродистая сталь) | 100 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 150, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; углеродистая сталь) | 150 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 50, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; жаропрочная сталь) | 50 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 50, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; легированная сталь) | 50 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 80, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; жаропрочная сталь) | 80 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 80, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; легированная сталь) | 80 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 100, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; жаропрочная сталь) | 100 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 100, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; легированная сталь) | 100 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 150, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; жаропрочная сталь) | 150 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 150, PN 16,0, агрессивные среды, газообразные среды, нефтепродукты; легированная сталь) | 150 | 16,0 | фланцевое | рабочей средой | У, УХЛ | от -70 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с10нж (DN 65, PN 1,6, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 65 | 1,6 | фланцевое | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
