19с47нж
Изготовление и поставка по ТУ 3700-005-92853012-2012
Сертификат соответствия ТР ТС 032/2013 ЕАЭС RU С-RU.АБ53.В.05854/22
Декларация ТР ТС 032/2013 ЕАЭС N RU Д-RU.РА07.В.32139/22
Декларация ТР ТС 010/2011 ЕАЭС N RU Д-RU.РА04.В.77825/24
19с47нж поворотный
Назначение: обратная арматура
Диаметр условного прохода DN мм: 100-1000 мм.
Номинальное давление PN МПа (кгс/см2): 1.0-4.0 МПа (10-40 кгс/см2)
Температура рабочей среды: от -40° до 450°С
Климатическое исполнние: У
Материал корпуса: углеродистая сталь
Управление: рабочей средой
Присоединение к трубопроводу: под приварку
Гарантии: 12 месяцев со дня ввода в эксплуатацию, 18 месяцев с момента отгрузки.
Подробнее

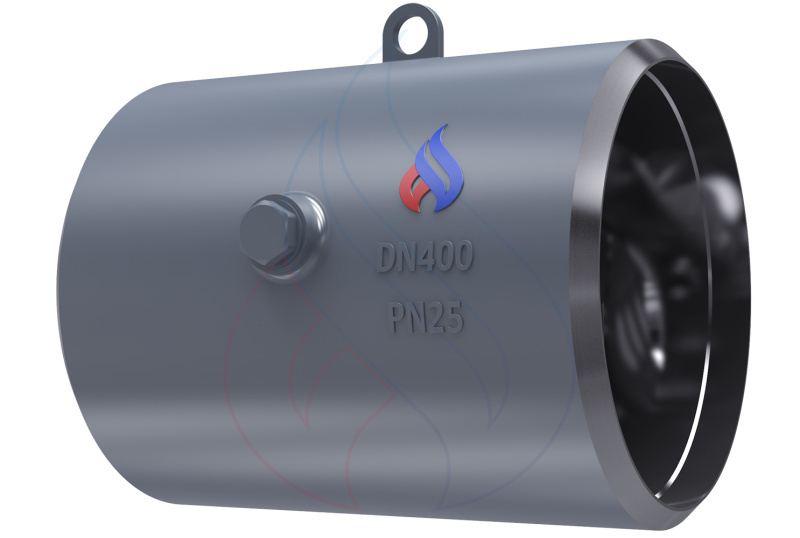

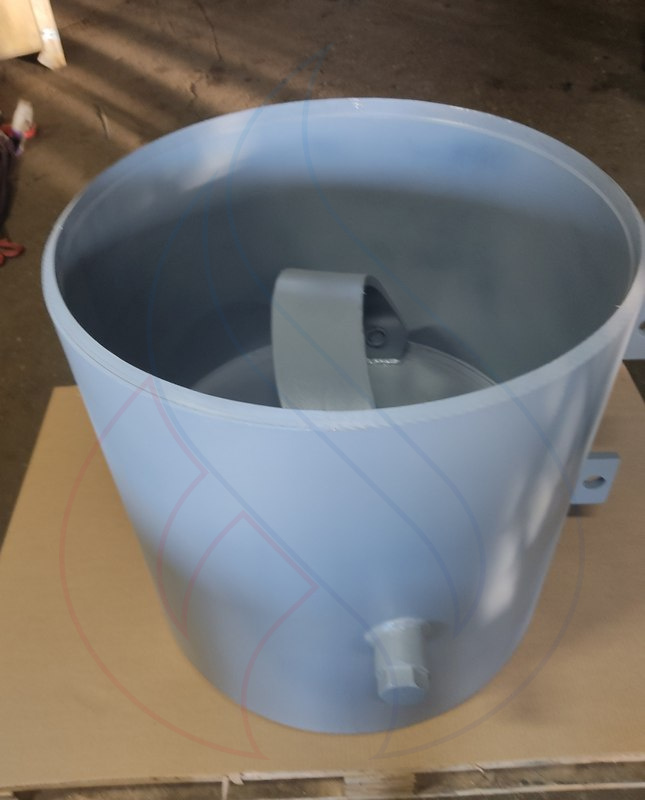

Изображение изделия носит ознакомительный характер и может отличаться от фактического вида оборудования

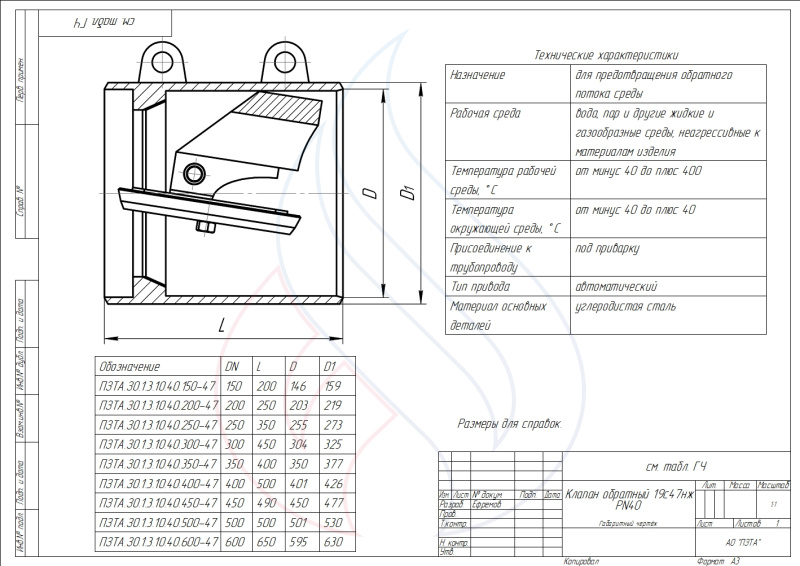

Чертежи
| Наименование | Диаметр DN, Ду | Давление PN, МПа | Присоединение к трубопроводу | Управление | Исполнение | Рабочая среда и температура, °С | Материал корпуса | Назначение | Цена с НДС | Наличие на складе |
|---|---|---|---|---|---|---|---|---|---|---|
| 19с47нж (DN 100, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 100 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 125, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 125 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 150, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 150 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 200, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 200 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 250, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 250 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 300, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 300 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 360, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 360 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 400, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 400 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 450, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 450 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 500, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 500 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 600, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 600 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 300, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 300 | 4,0 | фланцевое | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 600, PN 4,0, нефтепродукты; углеродистая сталь) | 600 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 400, PN 4,0, нефтепродукты; углеродистая сталь) | 400 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 300, PN 4,0, нефтепродукты; углеродистая сталь) | 300 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 200, PN 4,0, нефтепродукты; углеродистая сталь) | 200 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 400, PN 4,0, вода и пар; углеродистая сталь) | 400 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 800, PN 4,0, вода и пар; углеродистая сталь) | 800 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 1000, PN 4,0, вода и пар; углеродистая сталь) | 1000 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 800, PN 1,0, вода и пар, нефтепродукты; углеродистая сталь) | 800 | 1,0 | фланцевое | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 150, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 150 | 4,0 | под приварку | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 250, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 250 | 4,0 | под приварку | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 500, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 500 | 4,0 | под приварку | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 100, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 100 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 125, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 125 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 150, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 150 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 200, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 200 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 250, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 250 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 300, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 300 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 360, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 360 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 400, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 400 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 450, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 450 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 500, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 500 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 600, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 600 | 4,0 | под приварку | рабочей средой | У | от -40 до 300 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 300, PN 4,0, вода и пар; углеродистая сталь) | 300 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 200, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 200 | 4,0 | под приварку | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 400, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 400 | 4,0 | под приварку | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 600, PN 4,0, вода и пар, нефтепродукты; углеродистая сталь) | 600 | 4,0 | под приварку | рабочей средой | У | от -40 до 425 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 100, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 125, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 150, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 200, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 250, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 300, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 360, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 400, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 450, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 500, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 600, PN 4,0, аммиак, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь, углеродист) | от до | запросить цену | запросить сроки поставки | |||||||
| 19с47нж (DN 200, PN 4,0, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 200 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 300, PN 4,0, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 300 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 400, PN 4,0, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 400 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 600, PN 4,0, вода и пар, газообразные среды, нефтепродукты; углеродистая сталь) | 600 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 600, PN 4,0, вода и пар; углеродистая сталь) | 600 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 800, PN 2,5, вода и пар; углеродистая сталь) | 800 | 2,5 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 1000, PN 2,5, вода и пар; углеродистая сталь) | 1000 | 2,5 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
| 19с47нж (DN 200, PN 4,0, вода и пар; углеродистая сталь) | 200 | 4,0 | под приварку | рабочей средой | У | от -40 до 450 | углеродистая сталь | обратная арматура | запросить цену | запросить сроки поставки |
